Штриховка контура блоком

Previous pageReturn to chapter overviewNext page

фильм

embim107

Команда позволяет заштриховать замкнутую полилинию произвольным блоком, при этом блоки, пересекающие границу контура, не рисуются.

Блоки вставляются без атрибутов.

Параметры могут задаваться действительными числами или визуально.

Все размеры задаются в масштабе выходного чертежа.

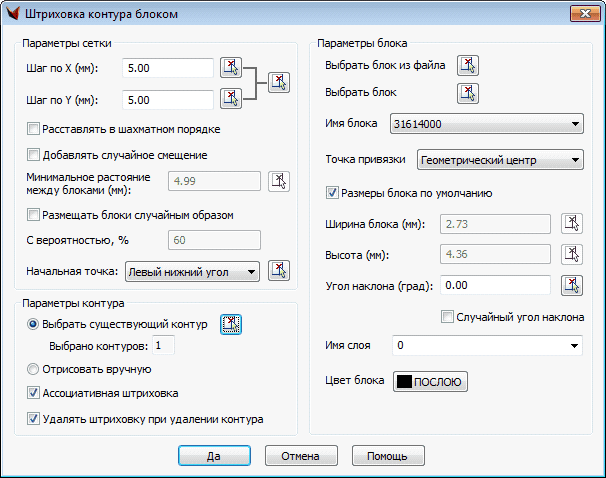

clip2012

Параметры сетки:

Шаг по X, Y (мм) – задаются размеры ячейки сетки штриховки.

Расставлять в шахматном порядке – блоки расставляются через один узел сетки.

Добавлять случайное смещение – добавляет случайное смещение относительно узла сетки в случайном направлении. При включении этой опции становится доступным поле минимальное расстояние между блоками, которое учитывается при расчете смещения.

clip2013

Блоки расставлены без и со случайным смещением.



Размещать блоки случайным образом – блоки расставляются в узлах сетки случайным образом с вероятностью близкой к указанной в поле «С вероятностью». Вероятность задается в процентах от 1 до 99.

clip2014

Блоки расставлены нормально и случайным образом.



Начальная точка – указывается начальная точка расчета сетки расстановки блоков. Начальные точки «Левый нижний угол», «Левый верхний угол», «Правый верхний угол», «Правый нижний угол» указывают точку относительно геометрии контура. «Произвольная точка» указывает фиксированную точку, которую можно задать кнопкой расположенной рядом. Начальная точка подсвечивается на контуре красным крестом.

clip2015

Параметры контура:

Выбрать существующий контур – позволяет указать один или несколько контуров, которые будут заштрихованы.

Отрисовать вручную – позволяет вручную отрисовать нужный контур.

Ассоциативная штриховка – при включении этой опции штриховка будет перерисована при изменении контура (изменение геометрии – ручками, командой _PEDIT, редактором контуров GeoniCS; перенос, копирование). Старые блоки удаляются и создаются новые.

Удалять штриховку при удалении контура – опция указывает оставлять или удалять штриховку при удалении контура. Активна при включенной ассоциативной штриховке.

Параметры блока:

«Выбрать блок из файла», «Выбрать блок» – позволяет указать (из файла или в редакторе) нужный блок или выбрать его в поле.

«Имя блока» – позволяет выбрать блок из имеющихся в чертеже или загруженных из файла.

Точка привязки – если выбран параметр «Геометрический центр», то при вставке блока с узлом сетки будет совпадать геометрическиq центр охватывающего контура блока. Если выбран параметр «Точка вставки», то при вставке блока с узлом сетки будет совпадать его точка вставки.

Размеры блока по умолчанию – размеры блока остаются неизменными. При включении этой опции блокируются поля «Ширина блока» и «Высота блока».

Ширина, высота блока – задаются размеры блока.

Угол наклона – указывается поворота блока.

clip2016

Блоки расставлены с углом наклона 0 и 90 градусов.



Случайный угол наклона – при включении этой опции для каждого вставляемого блока будет выбран случайный угол наклона. Поле «Угол наклона» блокируется.

clip2017

Блоки расставлены с углом наклона 0 градусов и выбранным случайным образом.



Имя слоя – слой расположения блоков.

Цвет блока – цвет отрисовки блока. Следует учитывать, что указанный цвет будет применен только к тем примитивам блока, у которых установлен  цвет «ПоБлоку».

!

Если во время изменения контура произойдет автоматическое сохранение чертежа, то изображение блоков измененного контура может пропасть. Для того чтобы изображение появилось, достаточно выполнить команду «Регенерировать».

Отдельные блоки можно передвигать, но при изменении контура они вновь перерисуются.

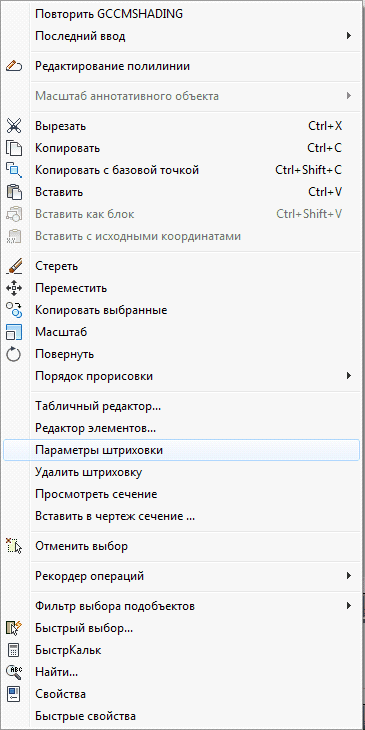

Для изменения параметров штриховки необходимо выбрать контур и использовать команды «Параметры штриховки…» или «Удалить штриховку» из контекстного меню

clip1357

Вызывается то же окно, чтобы просмотреть параметры штриховки или удалить ее.

В планах: ассоциировать параметры штриховки контура блоком с топознаками на определенном масштабе.
