Графики можно оформить в виде профиля с подвалом.

На основе объекта Профиль реализовано создание различных графиков, отображающих изменение некоторого параметра по пикетажу. Для профилей-графиков в поле Отметка заносится значение данного параметра на соответствующем пикете. Работа с ними в проекте и чертеже после создания ничем не отличается от работы с обычными профилями – для графиков доступны все средства редактирования и оформления.

Доступно создание следующих графиков:

Создание графика сдвижек

Создание графика кривизны

Создание графика междупутий

Создание графика длин

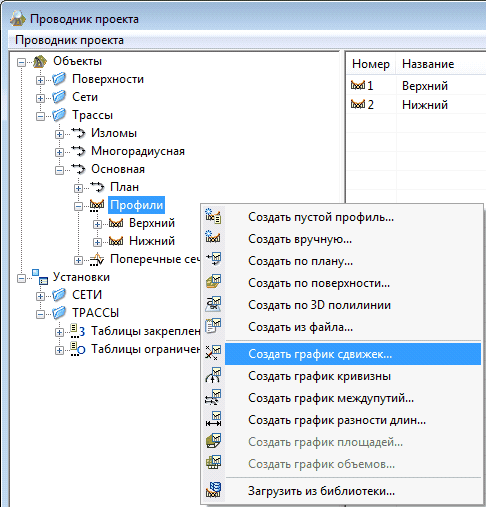

Все графики создаются в проводнике проекта из контекстного меню пункта Профили.
