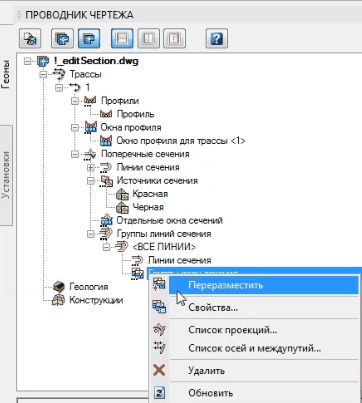

Свойства группы окон сечения можно вызвать в Проводнике чертежа из контекстного меню Свойства для выбранной группы окон сечения.



Выводится диалоговое окно, содержащее три вкладки:

•Основное,

•Сечение,

•Окна.

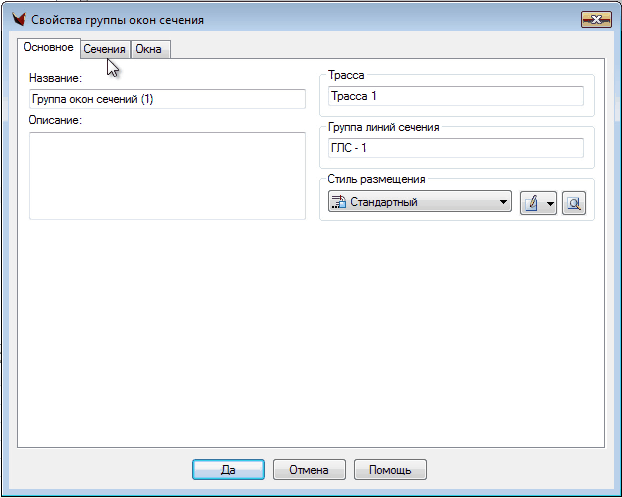

На вкладке Основное отображается название группы, описание, идентификация принадлежности трассе и группе линий сечения, а также стиль размещения. Можно выполнить изменения параметров: изменять название, описание, создавать новый или редактировать существующий стиль размещения.

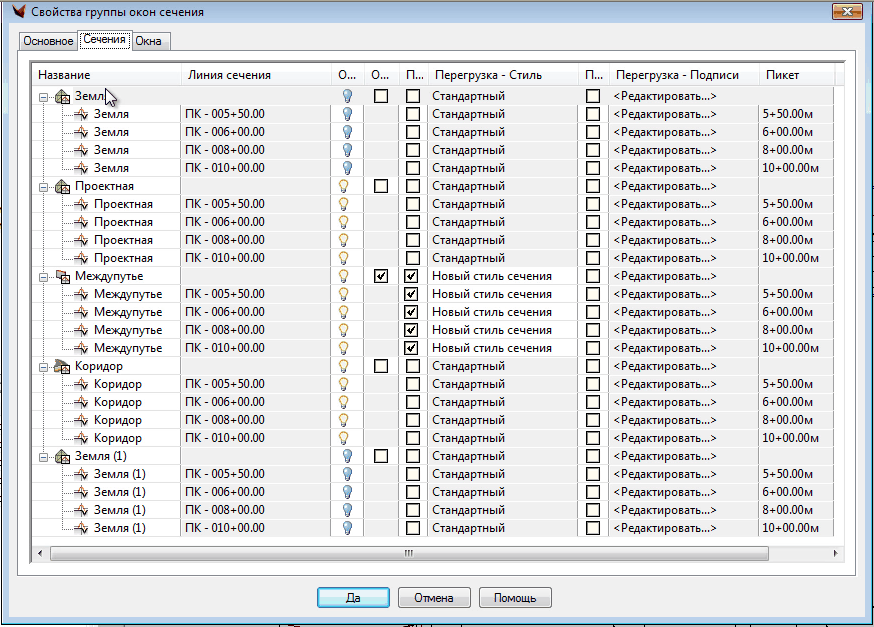

На вкладке Сечения отображаются источники сечений, а для каждого источника – список сечений, которые соответствуют линиям сечения, для которых была создана группа окон.

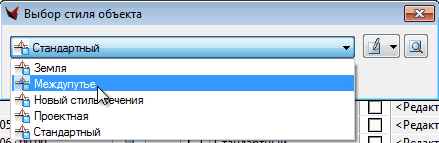

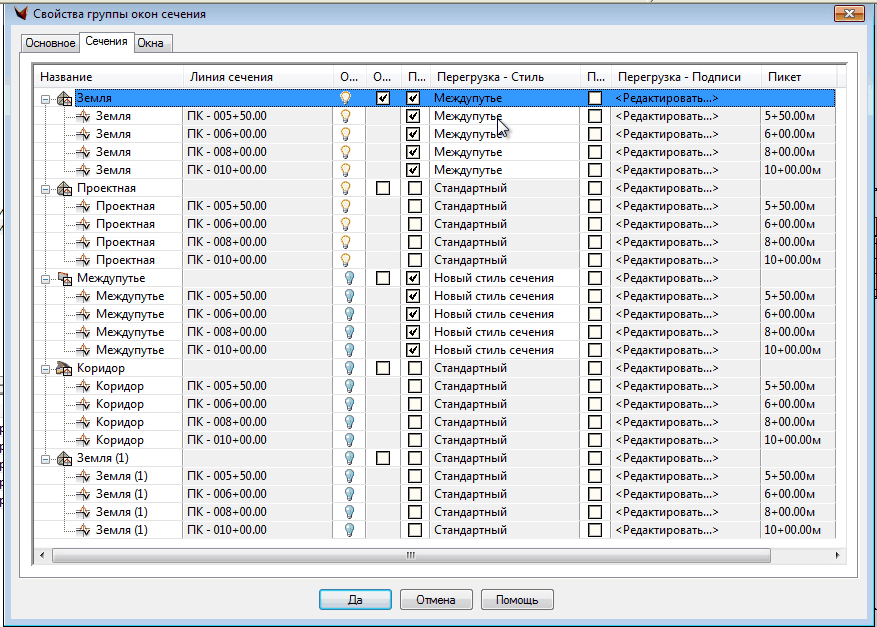

Можно изменять видимость каждого отдельного сечения, обрезку сетки в окнах, задавать отдельные стили и подписи для каждого сечения каждого окна либо сразу для всех сечений источника. Для этого необходимо включить соответствующий флаг перегрузки стиля и/или подписей и потом задать соответствующий параметр (стиль и/или подписи).



На вкладке Окна для каждого окна выбранной группы выводится Название, слой, стиль, набор полосок.

Слой и стиль можно менять как для отдельного окна, так и для всех окон сразу. Редактируется и набор полосок.

Все примененные изменения видны на чертеже.
