<< Оглавление >> Добавление линии раздела |

|
Для добавления линии раздела следует:
• нажать кнопку Добавить линию раздела в редакторе разреза:
• После чего начать трассировать линию раздела. В случае наведения курсора на опорную точку разреза точка подсветится красным кругом, и отобразится всплывающая подсказка, информирующая о названиях пластов сверху и снизу точки:
В случае невозможности определения верхнего и нижнего пласта (такое бывает на точках выклинивания) отобразится всплывающая подсказка следующего вида:

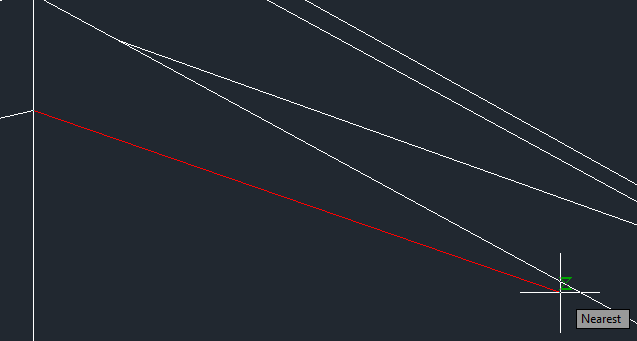

Для удобства формирования выклинивания пласта, рекомендуем включить привязку по ближайшей точке (для быстрого изменения типа привязки нажмите Shift и правую кнопку мыши), после чего привязываться к линии раздела пластов:
С помощью обычного добавления линии раздела можно создавать «непривязанные пласты»; пласты, не опирающиеся ни на одну из выработок, или балластные призмы. Детальнее об этой возможности рассказано в ветке помощи Создание непривязанных пластов.
