Импорт данных из Excel в Геомодель

Previous pageReturn to chapter overviewNext page

фильм

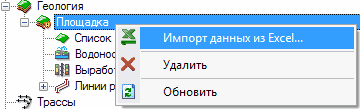

Заполнить данные конкретной площадки можно с помощью функции импорта данных из файла формата Excel. Для импорта данных из Excel следует выбрать пункт Импорт из Excel в контекстном меню площадки. В результате появится диалоговое окно импорта данных из Excel:

clip3296

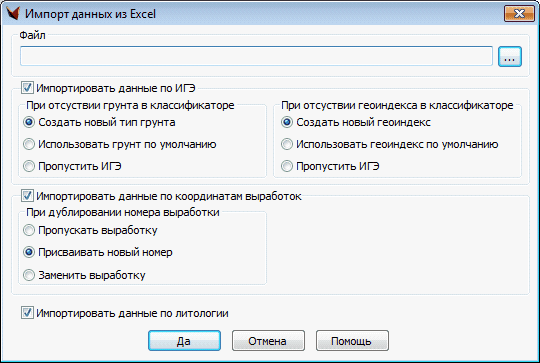

Отобразится диалог настроек импорта:

clip1653

Для указания файла Excel, из которого будет произведен импорт, следует нажать кнопку «выбрать…». В результате появится стандартный диалог открытия файла. Файл Excel должен быть записан в соответствующем формате (описание формата см. ниже).



В диалоговом окне импорта данных следует указать, какие типы данных импортировать: данные по ИГЭ, по координатам выработок, по литологии в выработках.



Группа параметров импорта данных по ИГЭ определяет, что делать в конфликтных ситуациях –  когда грунт/геоиндекс, описанный в файле xls, отсутствует в  классификаторе.



Варианты Использовать грунт по умолчанию и Использовать геоиндекс по умолчанию могут быть не активны в случае, если в установках Геологии не установлены грунт и геоиндекс по умолчанию. Если нужно использовать эти варианты, перейдите на вкладку Установки Проводника чертежа и вызовите установки Геологии. В появившемся диалоге установите грунт и геоиндекс по умолчанию. Если классификатор Геологии пуст, сначала создайте хотя бы один грунт и один геоиндекс, при создании они автоматически установятся как грунт и геоиндекс по умолчанию.

Возможные варианты:

        Создать новый тип грунта/геоиндекса,

        Использовать предустановленный  по умолчанию грунт/геоиндекс,

        Пропустить ИГЭ и перейти к следующему.

Если в чертеже не установлен грунт/геоиндекс по умолчанию, опция использования грунта/геоиндекса по умолчанию будет недоступна.



Группа параметров импорта данных по координатам выработок определяет, что делать в случае повторения номера выработки.

Возможные варианты:

        пропустить выработку,

        присвоить новый номер,

        заменить существующую выработку.



Формат файла Excel



Файл Excel для импорта должен содержать три листа:



GeoniCS_GEO_ELEMENTS – данные о всех ИГЭ в площадке.

Пример:

номер ИГЭ

описание

геоиндекс

основной грунт

грунт включения

1

Песок

Q1

Песок



2

Суглинок

Q2

Суглинок



3

Глина

Q3

Глина







GeoniCS_GEO_BOREHOLES – данные о координатах и отметках выработок.

Пример:

номер

восток

север

отметка

с1т

150.00

150.00

287.00

с2т

129.60

21.00

286.90

с18р

8.80

241.70

279.30

с27р

59.50

248.70

279.30



GeoniCS_GEO_LYTOLOGY – данные об ИГЭ в выработках.

Пример:

выработка

игэ

мощность

с1т

1

2.72

с1т

2

3.47

с1т

3

2.50

с2т

1

1.83

с2т

2

1.00

с2т

3

1.92

с18р

1

2.92

с18р

2

2.52

с18р

3

1.69

с27р

1

2.91



В листы нельзя вносить никакие изменения форматирования!

Не должно быть никаких пропусков сверху и никаких объединенных ячеек!

С версии 23.0.2 название листов для импорта из Excel в Геомодель можно вводить в любом регистре (до версии 23.0.1 включительно все названия должны были быть в верхнем регистре).
