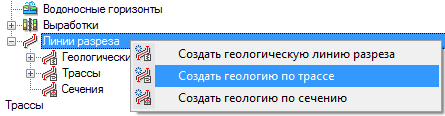

Чтобы добавить трассе геологические данные, нужно вызвать контекстное меню у раздела Линии разреза и выбрать пункт меню Создать геологию по трассе:

или из ветви Трассы и выбрать пункт Добавить линию разреза по трассе:

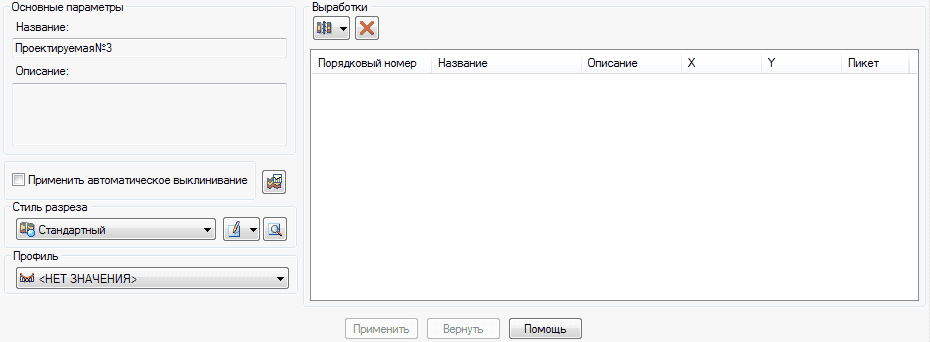

Далее в чертеже нужно указать трассу, к которой будут присоединены геологические данные. После этого станет доступен диалог редактирования свойств геологии по трассе:

На форме Линии разреза по трассе следует задать:

•Имя линии разреза,

•Описание линии разреза,

•Стиль подписи,

•Стиль линии разреза,

•Стиль разреза,

•Родительская трасса,

•Профиль,

•Набор выработок. Задание набора выработок

Методы добавления выработок описаны в соответствующем разделе помощи.

Важно: если в Проводнике чертежа линия разреза отображена со значком восклицательного знака , это значит, что системе не удалось построить корректный разреза по текущим входным данным. Возможно, отключена опция разреза Автоматическое выклинивание, тогда необходимо с помощью инструментария редактирования разреза решить конфликты пластов вручную или включить опцию. Также это может быть связано с некорректными данными литологий выработок, которые добавлены в линию разреза. Кроме того, это может сигнализировать о необходимости пересчета разреза.
