Через проводник чертежа

Previous pageReturn to chapter overviewNext page

Чтобы добавить линии сечения геологические данные, нужно вызвать контекстное меню у раздела Линии разреза и выбрать пункт меню Создать геологию по сечению:

clip2297

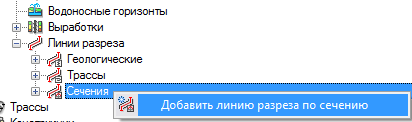

или раздела Сечения и выбрать пункт Добавить линию разреза по трассе:

clip2296

Далее в чертеже нужно указать линию сечения, к которой будут присоединены геологические данные. После этого станет доступен диалог редактирования свойств геологии по трассе:

clip2295

В проводнике чертежа линии разреза по сечению группируются по трассам, в которых они созданы:

clip2294

Методы добавления выработок описаны в соответствующем разделе помощи.

Важно: если в Проводнике  чертежа линия разреза отображена со значком восклицательного знака clip3295, это значит, что системе не удалось построить корректный разреза по текущим входным данным. Возможно, отключена опция разреза Автоматическое выклинивание, тогда необходимо с помощью инструментария редактирования разреза решить конфликты пластов вручную или включить опцию. Также это может быть связано с некорректными данными литологий выработок, которые добавлены в линию разреза. Кроме этого это может сигнализировать о необходимости пересчета разреза.
