<< Оглавление >> Добавление выработок |

|
С помощью панели инструментов диалога линии разреза по сечению можно добавлять выработки указанием их из диалога выбора объектов. Для этого из выпадающего меню многофункциональной кнопки Добавление выберите пункт Добавить по выработке…:

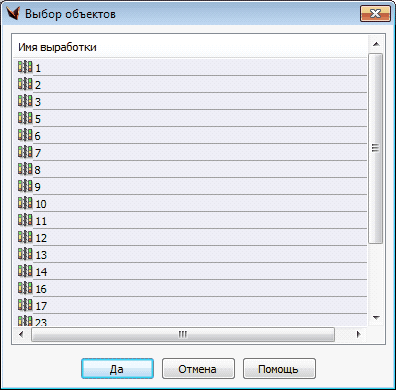

Отобразится диалог Выбор объектов (работает множественный выбор):
Добавить выработки можно путем указания их в чертеже. Для этого из выпадающего меню многофункциональной кнопки Добавление выберите пункт Добавить из чертежа:
После чего нужно указать интересующие выработки в чертеже.
Можно добавить все выработки, которые можно спроецировать на линию сечения. Для этого из выпадающего меню многофункциональной кнопки Добавление выберите пункт Добавить все проецируемые:
Аналогичный предыдущему метод добавления выработок по смещению. Учитываются все выработки, которые можно спроецировать на линию сечения, но при этом добавляются только те, смещение которых меньше введенного пользователем. Для добавления выработок этим методом нужно выбрать из выпадающего меню многофункциональной кнопки Добавление пункт Добавить по смещению…:

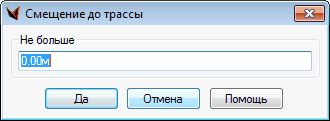

Далее указать граничное смещение, больше которого выработки будут игнорироваться:
