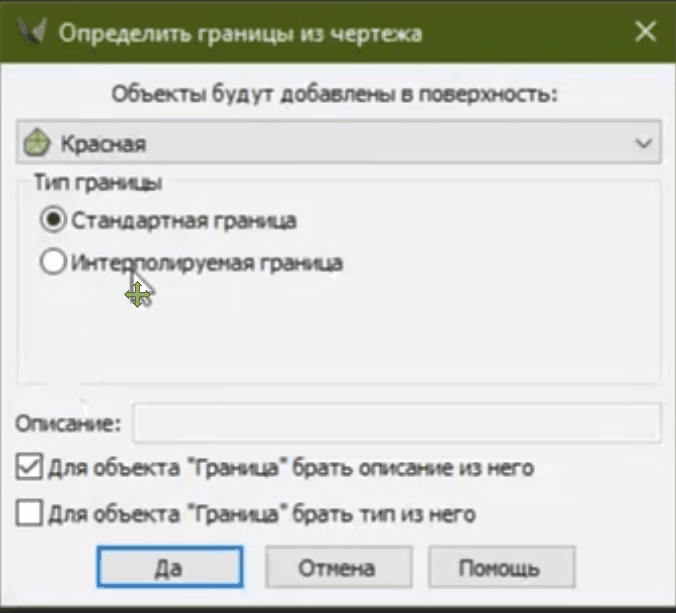

<< Оглавление >> Определение границ из чертежа |

|
Для стандартной (ранее "внешней") границы отметки берутся из нее самой (!), поэтому, если определять границу из 2D полилинии, которая отрисована с привязкой к точкам, то у нее одна высота – и в триангуляции точки "упадут" на нее. Либо ее надо объявить "внутренней", либо отрисовывать 3D полилинией с привязкой!
Для интерполируемой (ранее внутренней) границы точки берутся с поверхности.
Редактирование границы выполняется аналогично редактированию структурных линий. Дополнительно можно изменить тип стандартная <-> интерполируемая.
В качестве границ можно брать геолинии и тополинии.
===
"Стандартная граница" – граница, отметки которой берутся из нее самой.
"Интерполируемая граница" – граница, отметки которой берутся с поверхности – интерполируются. Не меняет поверхность как таковую. Еще раз: смысл так называемой интерполируемой границы – когда надо исключить какую-то область, а отметки не задавать, а интерполировать их из поверхности.
Поэтому, если необходимо внутри нарисовать границу с отметками, даже если эта граница находится внутри другой, – смело вызывайте пункт "Стандартная граница".
А реально интерпоилируемая или стандартная – определяется автоматически.
