Свойства элементов профиля

Previous pageReturn to chapter overviewNext page

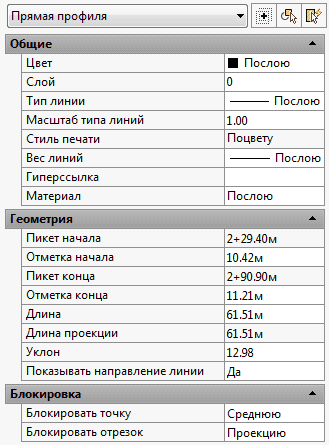

В окне свойств выбранного примитива отображаются Общие параметры, Геометрия и Блокировки.

Для прямой в Геометрии отображаются начальные и конечные пикет и отметка, длина, уклон и направление (отображение стрелки на линии).

clip1856

Блокировки выполняются для точек:

clip1857

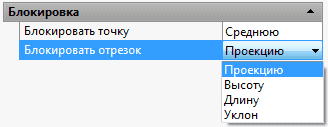

И для отрезка в целом:

clip1858.

При блокировке проекции фиксируется разность значений между пикетами начальной и конечной точек. При блокировании высоты фиксируется разность отметок начальной и конечной точек. При блокировке длины фиксируется длина отрезка. При блокировке уклона фиксируется уклон прямой.



Редактирование Геометрии в окне свойств изменяет и геометрию примитива на чертеже. Блокировки применяются для всех параметров редактирования геометрии..

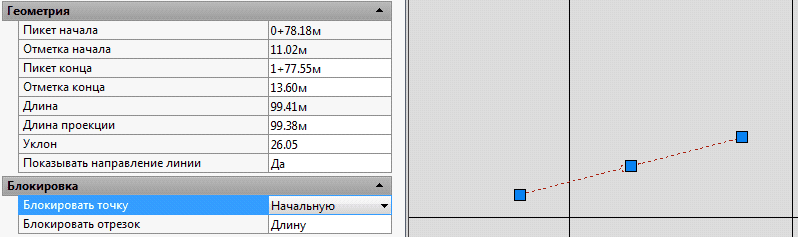

Если при данном выборе блокировок параметр заблокирован, то и в окне свойств он не доступен для редактирования.

clip1859

Пример: Изменен уклон при блокированной начальной точке и длине.

clip1860

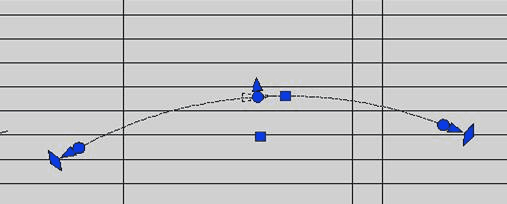

Параметров Геометрии для дуги в окне свойств значительно больше, как и ручек на самой дуге.

clip3348

При перемещении курсора возле каждой ручки выводится подсказка.



В начальной точке:

·         Первая ручка clip3349Изменить уклон.

·         Вторая ручка clip3350Изменить длину или перемещение.

·         Третья ручка clip3351Изменить положение начальной точки

В средней точке:

·         clip3352Изменить положение и радиус.

·         Экстремум дуги clip3353 (точка перелома уклонов) служит для переноса дуги, так же как и центральная точка clip3354.

·         Изменить радиус дуги clip3355. При изменении радиуса проекция дуги на пикет не изменяется.

Для конечной точки используются те же ручки, что и для начальной точки.

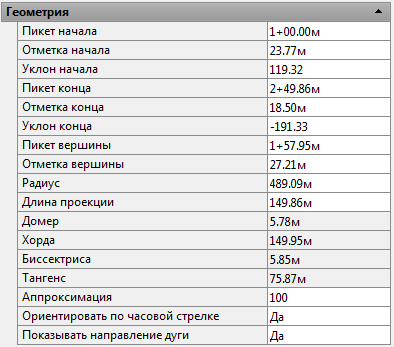

В окне свойств в Геометрии выведены все параметры дуги

clip1861,

в том числе и такие, как Аппроксимация (количество отрезков в отображении дуги), Ориентация дуги (по часовой стрелке или против часовой стрелки) и Направление (отображение стрелки).

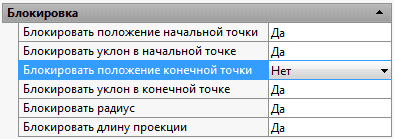

Для дуги существует шесть способов блокировки.

clip1862

При выборе тех или иных блокировок соответственно изменяется отображение редактируемых свойств.

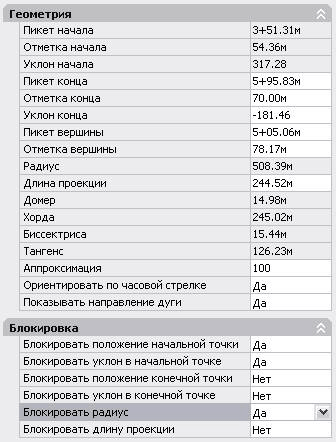

При выборе блокировки положения начальной и конечной точек, а также длины проекции недоступными для редактирования становятся такие свойства, как Начальный и Конечный пикет, Отметка и Длина проекции.

clip3356

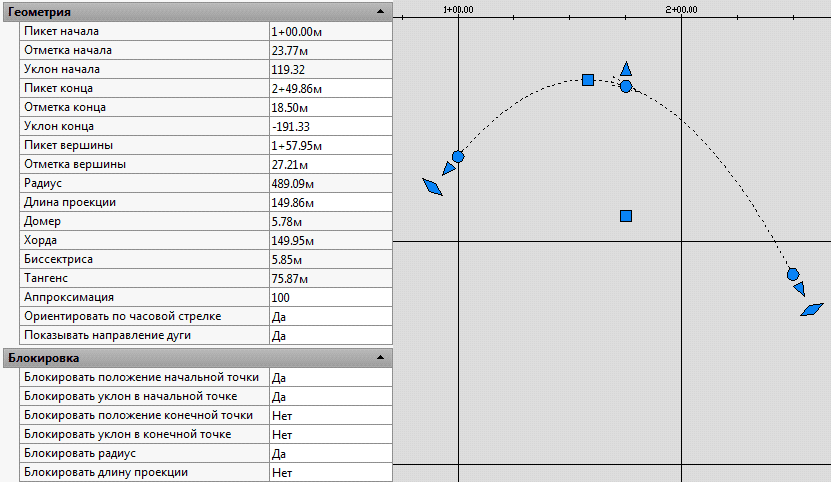

При выборе различных вариантов блокировок легко получить дугу нужной геометрии, изменяя соответствующие свойства.
