<< Оглавление >> Создать подписи в окне профиля |

|
Операция позволяет вручную создать подписи в заланных точках в окне профиля или между двумя точками.

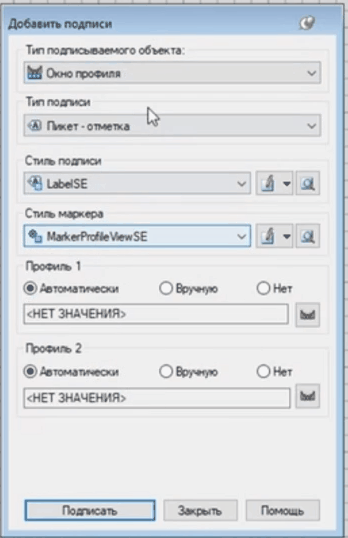

Выходит немодальное окно
В следующей таблице перечислены типы подписей окон профиля, которые можно создать и использовать.
Тип стиля подписи окна профиля... |
Подпись применяется, чтобы показать... |
Пикет – Отметка |
Значение отметки и пикета в указанной точке в окне профиля, необязательно на линии профиля |
Две точки |
Разность отметок между двумя указанными точками, а также и другие выбранные данные, такие как уклон и расстояние между точками. |
Далее выбирается стиль подписи.
Для подписи Пикет-Отметка можно выбрать один или два профиля (из выпадающего списка или из чертежа), данные из которых будут попадать в эту подпись.
Далее указывается окно профиля и точка (или точки) в нем, которые нужно подписать установленным стилем.
При перемещении окна профиля все его содержимое (сам профиль, подписи профиля и окна профиля) перемещаются также.
При изменении профиля автоматически изменяются подписи, которые завязаны на сами профили.
Редактирование подписей
При выборе выбирается конкретная подпись. У точечной подписи одна ручка, у подписи двух точек – три ручки: по краям и в центре. При перемещении ручек происходит автоматический пересчет и изменение подписи, например, уклон или другие данные.
Удалять подписи можно так: выбрать и нажать клавишу Del. Возможна и операция Undo – отмена.
По нажатию правой клавиши мыши при выбранных подписях появляется правое меню с пунктом Свойства подписи.
