<< Оглавление >> Стили подписей профиля |

|

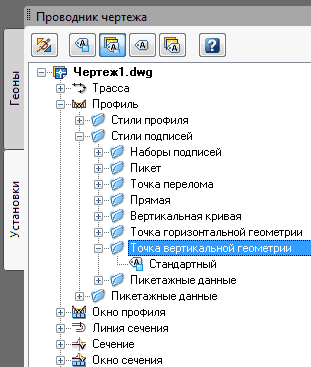

Для создания и редактирования стилей подписей профиля используется вкладку Установки в Проводнике чертежа.
В нижеприведенной Таблице перечислены типы стилей подписей профиля, которые можно создавать и использовать:
Тип подписей |
Стиль, точки привязки, инф. поля |
Подписи... |
Главные пикеты |
Пикеты |
Пикеты вдоль профиля с большим интервалом |
Вспомогательные пикеты |
Пикеты |
Пикеты вдоль профиля с малым интервалом |
Точки горизонтальной геометрии |
Точки горизонтальной геометрии |
Места, где изменяется геометрия трассы, например, начало кривой |
Прямые (тангенсы) |
Прямые |
Линии, формирующие тангенсы профиля |

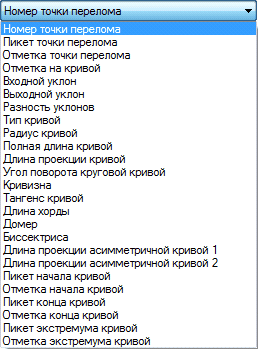

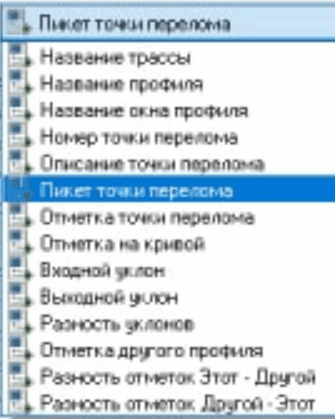

Точки перелома профиля (вершины) |
Точки перелома
|
Места, где изменяется вертикальный уклон |
Вогнутые кривые |
Кривые |
Вогнутые кривые на профиле |
Выпуклые кривые |
Кривые |
Выпуклые кривые на профиле |

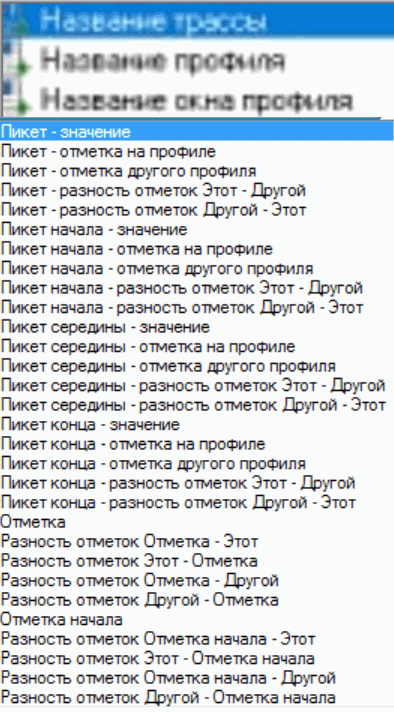

Точки вертикальной геометрии +,- |
Точки вертикальной геометрии |
Подписи рабочих отметок, т. е. разности отметок двух профилей |

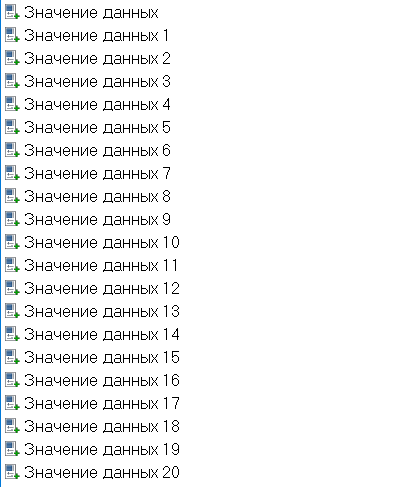

Пикетажные данные |
Пикетажные данные
|
Данные, привязанные к пикетам или диапазонам пикетов |
Если нужен новый стиль подписи профиля, обычно самый легкий способ – найти подходящий существующий стиль, скопировать его и сделать требуемые изменения. Можно также создать новый стиль и изменить любые значения по умолчанию, которые не подходят.
Стили подписей для профилей, как и других объектов, создаются и редактируются Компоновщиком стилей подписи.
Тип "Точки вертикальной геометрии" двух видов обеспечивают подписи рабочих отметок, т. е. разности отметок двух профилей.
