Копировать сечение можно из Проводника чертежа двумя способами:

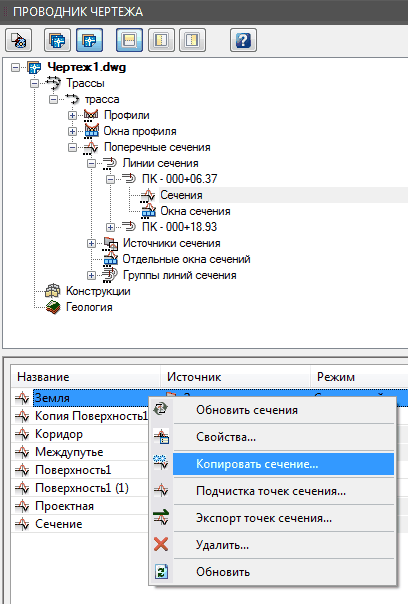

•Открыть ветку Линии сечения, выбрать нужную линию сечения и по правой кнопке  из контекстного меню инициировать «Копировать сечение».

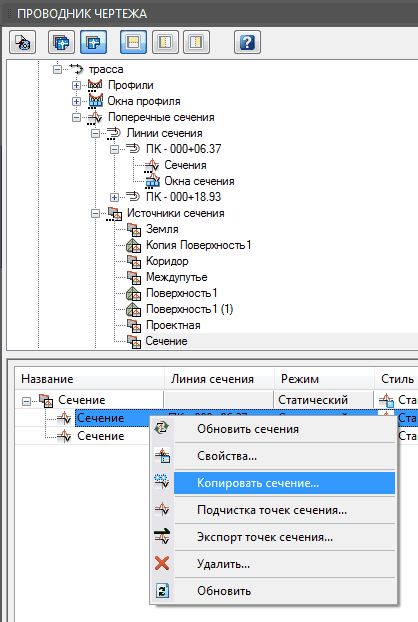

•Открыть ветку Источники сечения, выбрать нужный источник сечения и по правой кнопке  из контекстного меню инициировать «Копировать сечение».

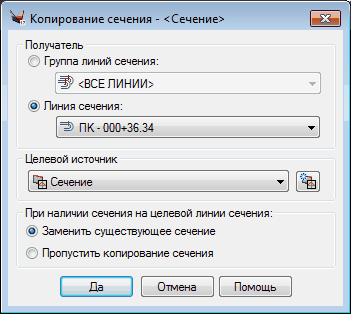

В диалоговом окне настраиваются параметры получателя и параметры копирования.

Получателем может быть группа линий сечения или линия сечения.

Создается новый либо выбирается из выпадающего списка целевой источник сечений. И определяется действие при наличии сечения на целевой линии сечения:

• Заменить существующее сечение,

• Пропустить копирование сечения.

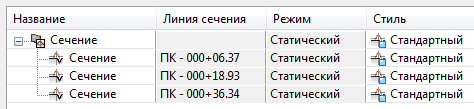

После подтверждения в информационном окне выводится список скопированных сечений с параметрами источника.
