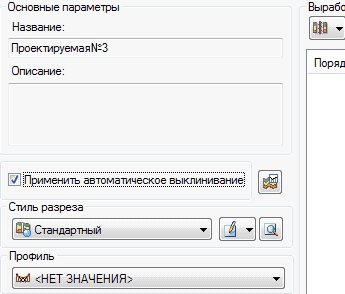

Для решения конфликтных ситуаций при построении разреза реализована функция автоматического выклинивания конфликтных пластов. Данная функция включается путем установки флага Применить автоматическое выклинивание в независимости от типа несущего объекта (геологическая линия разреза, геологические данные трассы или линии сечения). Для включения функции необходимо перейти в проводнике чертежа на любую из линий разреза и в появившемся диалоговом окне установить соответствующий флаг:
После чего нужно нажать активировавшуюся кнопку Применить. Сразу же после нажатия разрез будет пересчитан с учетом автоматического выклинивания:

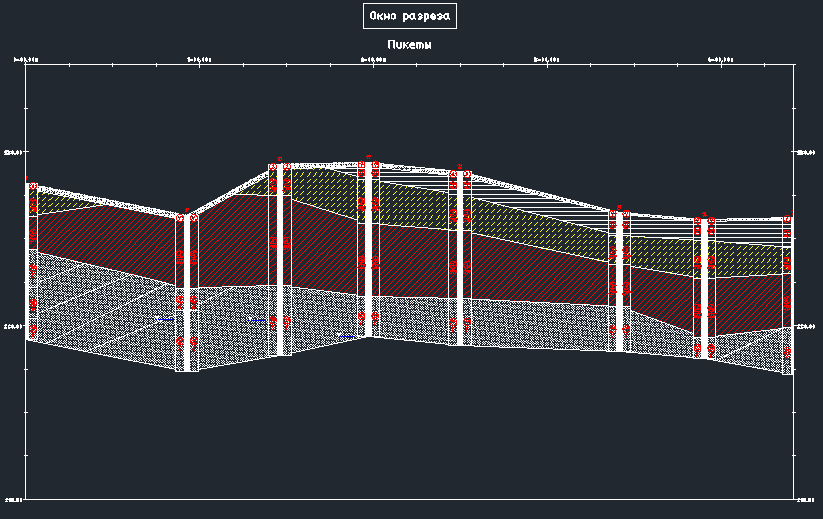

После включения автоматического выклинивания:

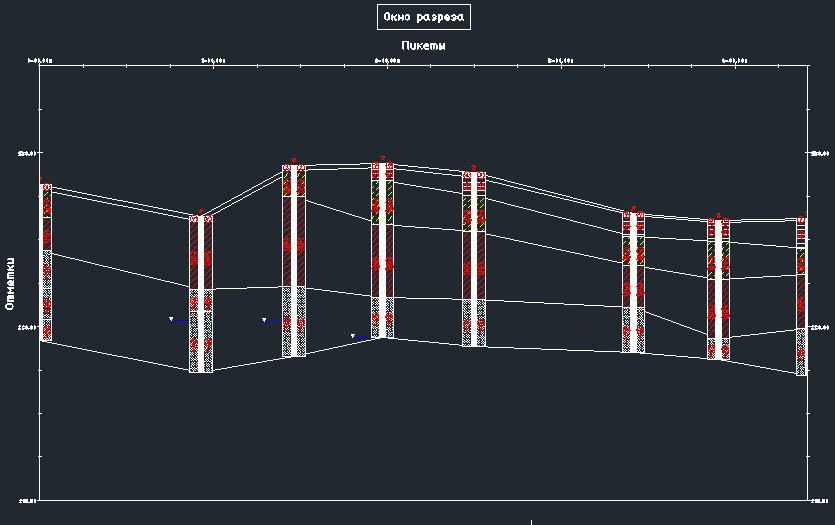

Важно: до тех пор, пока разрез не будет полностью замкнут, т. е. не будут улажены все конфликты, система не сможет построить полигоны, а значит, штриховка отображаться не будет. Пользователю обязательно нужно решить все конфликтные пласты или вручную, используя инструменты редактирования разреза, или установить для разреза опцию Автоматическое выклинивания. О том, что разрез имеет конфликты, сигнализирует значок линии разреза в проводнике чертежа:
Также линии разрезы помечаются таким значком в случае, когда разрез не соответствует текущим данным; в этом случае необходимо вызвать пересчет разреза.
Если все конфликты улажены, значки в проводнике чертежа изменятся:
