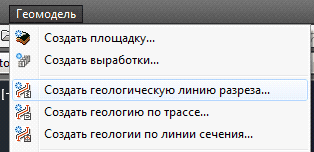

В меню Геомодель выбрать пункт Создать геологическую линию разреза:

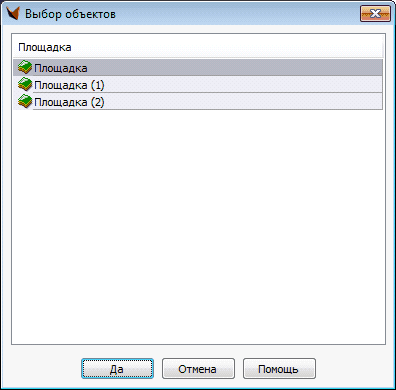

В появившемся диалоговом окне выбрать площадку, в которую будет добавлена линии разреза (можно выбрать двойным щелчком):

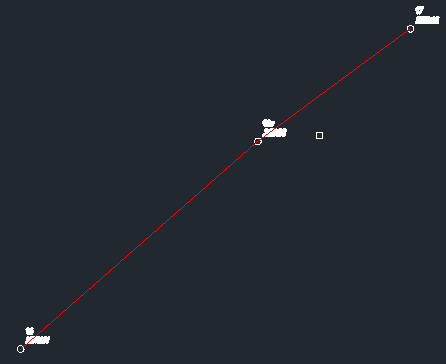

Далее пользователю будет предложено добавить выработки путем указания их в чертеже. При добавлении выработок, между уже добавленными выработками рисуется красная линия траектории созданной линии разреза:
В случае ошибки при выборе выработки можно отменить последнюю выбранную выработку с помощью опции Отмена в командной строке:
Для завершения ввода выработок следует выбрать опцию Завершить или нажать Enter на клавиатуре.

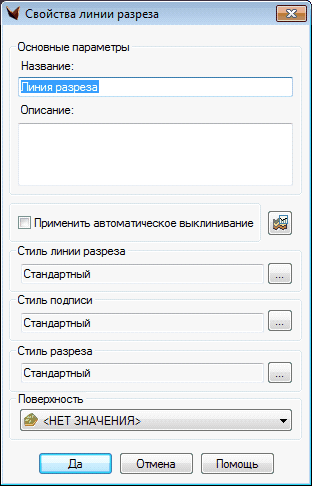

После завершения ввода выработок отобразится диалоговое окно свойств добавленной геологической линии разреза:
Очень важно: если в появившемся диалоге нажать кнопку Отмена, то это приведет к удалению созданной геологической линии разреза.
