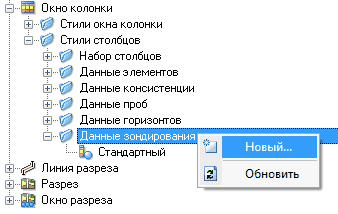

Для добавления нового стиля столбца графика зондирования данных горизонтов следует выбрать пункт Новый… из контекстного меню Данные зондирования:

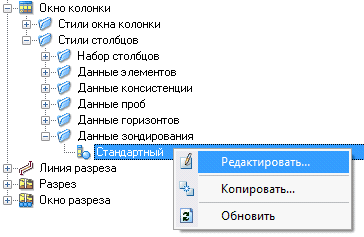

Для редактирования стиля данных зондирования следует выбрать пункт Редактировать… из контекстного меню данных зондирования:



Диалоговое окно стиля столбца данных зондирования состоит из четырех вкладок – Информация, Колонка, Сетка, Отображение:

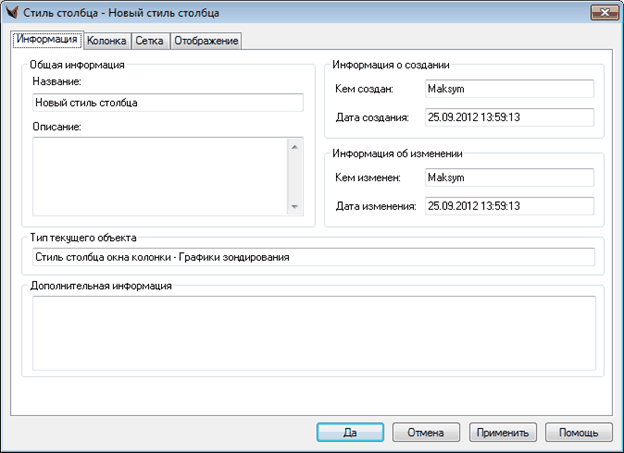

На вкладке Информация следует задать:

•Название,

•Описание,

•Дополнительную информацию.



На вкладке Колонка следует задать:

•Общие параметры:

•Ширину,

•Стиль текста.

•Параметры заголовка:

•Высоту заголовка,

•Высоту текста,

•Стиль текста,

•Содержимое текста,

•Ориентацию текста.

•Подпись для графиков зондирования.

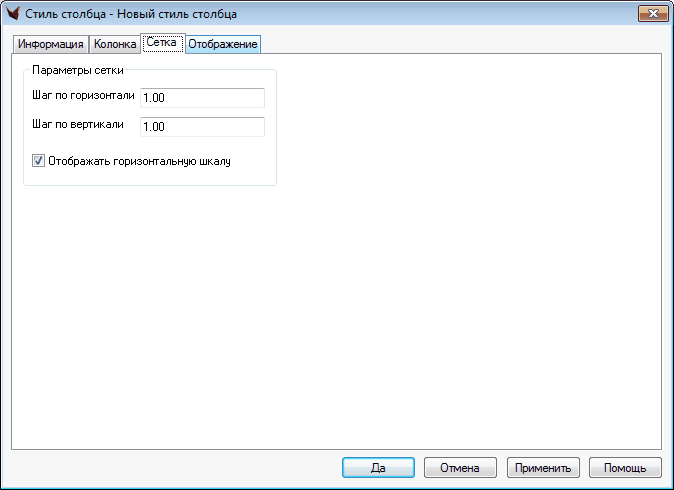

На вкладке Сетка следует задать параметры условного знака:

•Шаг по горизонтали,

•Шаг по вертикали,

•Отображение шкалы.

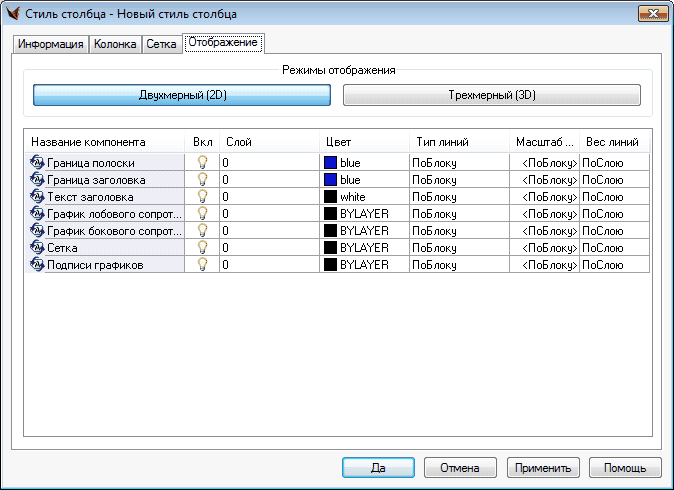

На вкладке Отображение следует задать параметры отображения для:

•Границы полоски,

•Границы заголовка,

•Текста заголовка,

•Графика лобового сопротивления,

•Графика бокового сопротивления,

•Сетки,

•Подписи горизонта.



Для каждого параметра следует задать:

•слой,

•цвет,

•тип линий,

•масштаб и вес линий.
